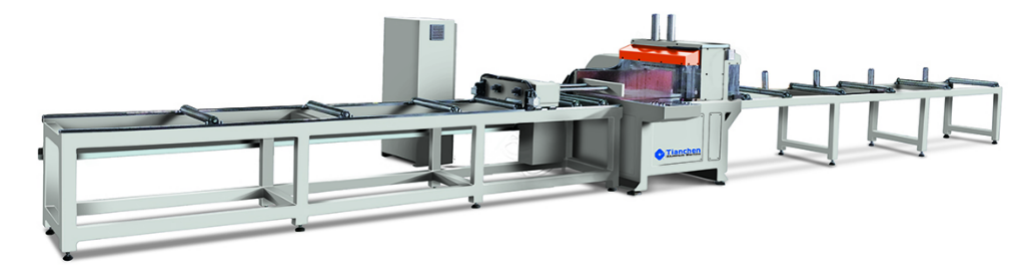

90°數控定尺切割鋸 LJZXB-CNC-600
LJZXB-CNC-600
設備特點
☆ 適用于鋁模板等大截面鋁型材的端面90°鋸切加工；?
☆ 移動部分均采用高精度直線導軌副，運行平穩，保證加工精度；?
☆ 定尺臺采用數控定位，保證定位精度；
☆ 采用高精度主軸電機直聯鋸片的鋸切形式，穩定可靠；?
☆ 鋸切進給采用液壓油缸，運動平穩，切割效果好；
☆ 鋸片兩側均安裝有水平、垂直壓緊裝置，壓料穩定；?
☆ 隨鋸片移動的潤滑冷卻裝置，有效提高切割精度和鋸片使用壽命；?
☆ 配備大功率吸塵器，有效解決鋁屑飛濺，保證工作環境清潔；
技術參數
☆電源電壓 ：380V±10%? 50Hz±2% 三相四線制
☆鋸切電機功率：5.8kW? ? ?
☆工作氣壓：0.6～0.8MPa
☆鋸片規格：Φ600×Φ30×4.8×144T
☆切割型材截面尺寸：600mm×180mm(寬×高)
☆鋸切角度：90°
☆定尺長度：200mm～3000mm
☆工作臺高度：800mm
☆鋸片進給速度：0～8m/min
☆加工長度精度：≤0.5mm/3000mm
☆寬度切斜度：≤0.3mm/600mm
☆切割面粗糙度：≤Ra12.5μm
☆外形尺寸：8500 mm×1800mm×1850mm (長×寬×高)
☆重量：約2800kg
主要元器件：
☆氣動元件：日本SMC
☆伺服電機：施耐德
☆觸摸屏：施耐德
☆直線導軌副：臺灣HIWIN/PMI/ABBA
☆鋸片：日本和源
☆主軸電機：深誼
☆冷卻系統：SMC
