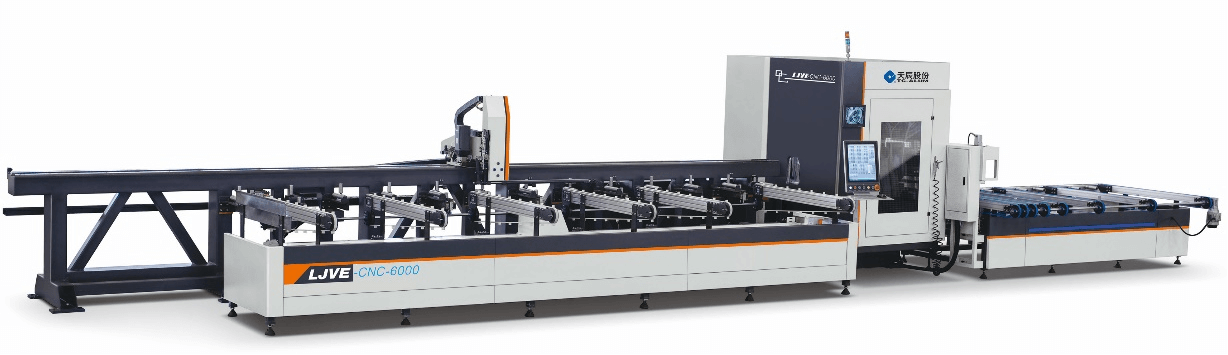

鋁型材數控鋸切中心
LJVE-CNC-6000
設備特點
☆?型材連續完成±45°或90°切割，加工效率高。
☆?采用上、下鋸片分別切割的形式完成45°角的加工，切割精度高，可以有效避免崩料頭缺陷。
☆?進出料臺可緩存多根型材，并可自動橫向移動。
☆?自動上料工作臺可連續自動夾持型材進行切割加工。
☆?機械手爪內安裝有型材位置檢測裝置，實現自動對任意長度的型材進行夾緊，而且可以實時監測型材位置，保證送料精度的穩定可靠，是設備進行無人化操作的基礎保障。
☆?移動部分均采用高精度直線導軌副，運行平穩，保證加工精度。
☆?上料機械手運動采用西門子伺服驅動，可實現X、Y、Z三軸自動控制，可根據型材截面自動加持。并采用高精度齒輪齒條傳動，保證送料精度。
☆?采用電機直聯鋸片，切割平穩，加工精度高。
☆?高精度數控系統，保證設備運行穩定可靠。
☆?出料機械手伺服驅動，可實現快速出料和快速定位功能，并能夠實現最短290mm短料的自動輸出。
☆?直線導軌副及滾珠絲杠配備自動潤滑系統，有效提高使用精度和使用壽命。
☆?配備鏈板式排屑機，將廢料頭及鋁屑自動輸送到設備后側的廢料斗。
☆?外殼全封閉設計，保證操作人員安全。
☆?配置對射激光刻線鏡頭，可完成窗框劃線。(選配)
☆?可配置條碼打印機，組建E-Work數字化工廠系統。(選配)
技術參數
☆?鋸切電機功率：3×3.0kW
☆?整機功率：18kW
☆?輸入電壓：380V50Hz
☆?工作氣壓：0.6～0.8MPa
☆?鋸片規格：Ф550×Ф30×4.4×120T
☆?切割型材高度：30～150mm
☆?切割型材寬度：30～150mm
☆?下料長度：290～6200mm
☆?角度誤差：±5′
☆?鋸切長度精度：±0.15mm
☆?重復定位誤差：±0.05mm
☆?外形尺寸：14000×5000×2500mm
☆?重量：7000kg
